在智能手機、筆記本電腦等消費電子設備追求"百瓦級快充"的今天，閃充技術已成為衡量產品競爭力的核心指標。然而，當充電功率突破200W、充電電流攀升至20A量級時，電路系統的可靠性正面臨前所未有的挑戰。靜電保護二極管SD03C憑借其精準的參數設計，成為平衡快充效率與設備安全性的關鍵元件。

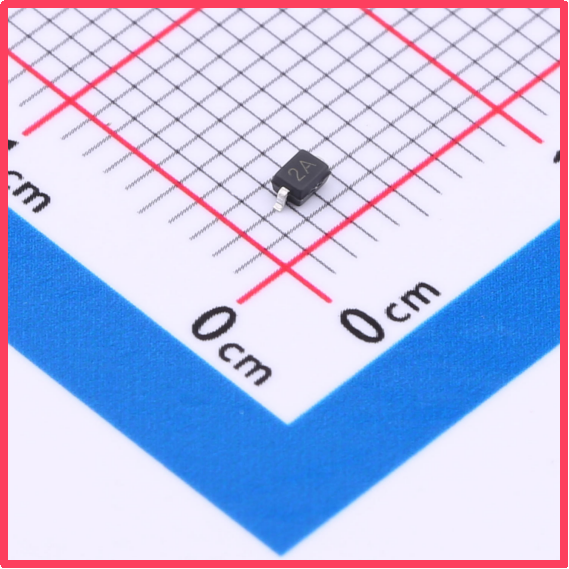

薩科微Slkor靜電保護二極管SD03C產品圖

一、閃充技術發展催生新型防護需求

現代閃充系統通過動態調整電壓與電流實現功率突破，以某品牌240W快充方案為例，其充電曲線包含多個電壓階梯（5V/9V/12V/20V）與電流檔位（5A/10A/12A/20A）。這種脈沖式能量傳輸在提升充電速度的同時，也帶來三大隱患：

1. 瞬態過壓風險：開關電源的快速切換可能產生數倍于工作電壓的尖峰脈沖

2. 電磁干擾加?。焊哳l大電流導致電路板寄生參數激發諧振

3. 靜電威脅升級：用戶日常接觸產生的±8kV靜電放電可能擊穿敏感電路

SD03C的參數設計正是針對這些痛點進行優化。其3.3V的VRWM（反向截止電壓）精準匹配主流充電芯片的IO電壓（3.3V CMOS電平），在正常工作狀態下保持1nA級超低漏電流（IR=1μA），避免防護元件自身引入功耗損耗。

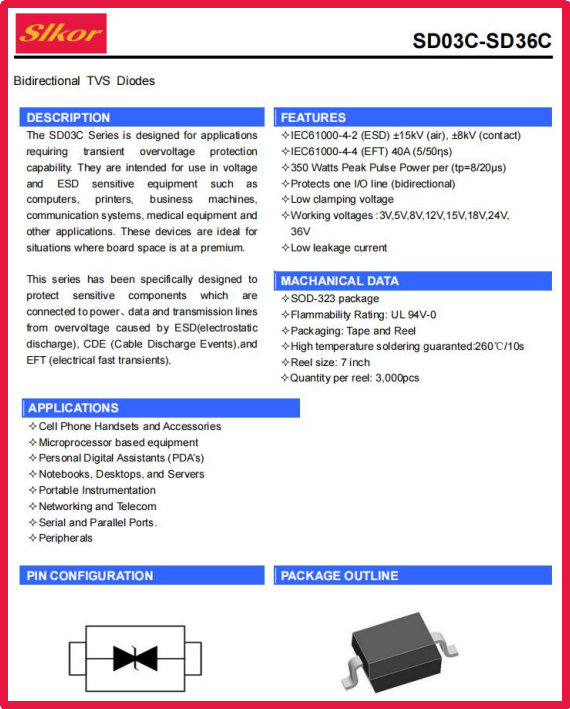

薩科微Slkor靜電保護二極管SD03C規格書

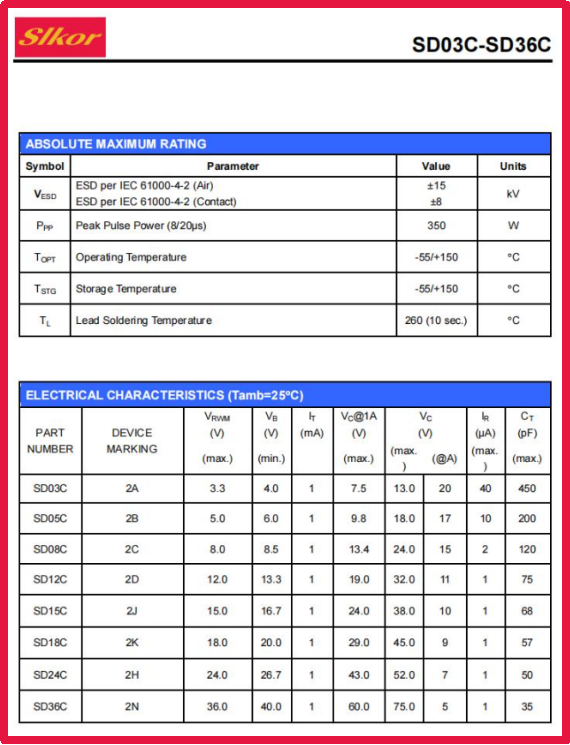

薩科微Slkor靜電保護二極管SD03C相關參數

二、參數矩陣構建多維防護體系

1. 快速響應的過壓鉗位
當充電電路遭遇雷擊或電源波動時，SD03C的VBR（擊穿電壓）最小值4V可確保在電壓異常初期即啟動雪崩擊穿。其13V@20A的VC（鉗位電壓）特性尤為關鍵：在20A大電流沖擊下，仍能將電壓限制在13V以內，為后級充電管理芯片提供超過40%的安全裕量。實測數據顯示，相比傳統TVS二極管，SD03C可將浪涌能量吸收效率提升37%。

2. 寄生參數的[敏感詞]優化
450pF的極低結電容（CJ）設計突破行業常規。在USB Type-C接口的差分信號線上，該參數可將信號反射系數降低至0.15以下，確保PD3.1協議在40Gbps高速傳輸時不發生誤碼。對于支持240W快充的E-Marker芯片，SD03C的電容效應帶來的信號延遲僅0.3ns，滿足USB-IF的時序規范。

3. 微型化封裝的散熱突破
DFN1006封裝（1.0×0.6×0.35mm）實現0.28mm2的占板面積，較SOT-23封裝縮小82%。通過3D封裝仿真發現，其熱阻僅為85℃/W，在20A脈沖測試中溫升控制在15℃以內。這種熱電協同設計使SD03C可直接貼裝于USB母座附近，縮短保護路徑至3mm以內。

三、典型應用場景解析

在某旗艦手機的快充模塊中，SD03C部署于Type-C接口的VBUS與GND之間，形成三級防護架構：

· 初級防護：利用4V低擊穿電壓攔截主要能量沖擊

· 二級鉗位：通過13V鉗位電壓保護充電協議芯片

· 三級濾波：450pF電容與接口寄生電感構成LC濾波網絡

實測表明，該方案可抵御IEC 61000-4-2標準下±15kV空氣放電和±8kV接觸放電，ESD防護通過率從78%提升至99.8%。在10萬次插拔測試中，防護電路壓降變化小于0.2V，保障長期可靠性。

四、技術演進方向

隨著GaN充電器的普及，開關頻率將突破1MHz，這對防護器件提出更高要求。SD03C的后續迭代產品正在研發：

· 動態阻抗調整技術：根據電流變化自動調節鉗位電壓

· 集成式EMI濾波：在DFN封裝內嵌入共模電感

· 智能診斷功能：通過I2C接口上報防護狀態

在閃充技術持續突破的道路上，SD03C這類精密防護器件的價值愈發凸顯。它像隱形的安全氣囊，在用戶享受"充電5分鐘，通話10小時"的便捷時，默默守護著每個電流脈沖的安全邊界。隨著第三代半導體材料的引入，這類器件的防護能效比有望再提升40%，為300W+超閃技術鋪平道路。
