消費電子防護解決方案領軍企業薩科微今日宣布，正式推出專為移動終端設計的新一代超微型靜電放電（ESD）保護二極管SLESD9B3.3S。這款采用DFN1006封裝的器件針對智能手機、可穿戴設備及物聯網終端的精密電路防護需求開發，在3.3V工作電壓下實現行業領先的靜電防護性能與微型化設計的完美平衡。此次發布標志著公司在移動終端防護領域取得關鍵技術突破，為5G智能手機、折疊屏設備及高端TWS耳機提供更可靠的電路保護方案。

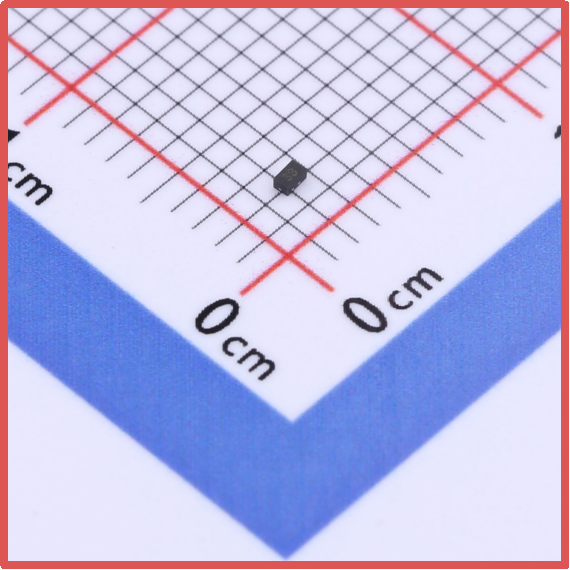

薩科微Slkor靜電保護二極管SLESD9B3.3S產品圖

突破性封裝技術重塑空間利用效率

SLESD9B3.3S采用2.0mm×1.0mm超緊湊DFN1006封裝，厚度僅0.4mm，在0.5mm焊盤間距內實現0.25mm極窄邊框設計。這種創新封裝結構特別優化了智能手機主板的密集布局需求，其對稱式引腳排列與激光蝕刻極性標識可將貼裝誤差控制在±0.05mm范圍內。值得關注的是，該器件在封裝側壁集成導電鍍層，使自動光學檢測（AOI）設備的識別準確率提升至99.98%，顯著降低高端智能手機制造中的品質風險。

相較于傳統SOT-23封裝方案，新型DFN1006封裝將寄生電感降低至0.15nH以下，配合內部?jī)?yōu)化的電流路徑設計，使器件在10GHz頻段下的[敏感詞]損耗低于0.05dB。這種電氣性能的突破性提升，使得SLESD9B3.3S可直接部署在USB-C連接器后方僅1.5mm的位置，在物理空間極度受限的智能手機內部實現"零距離"防護。

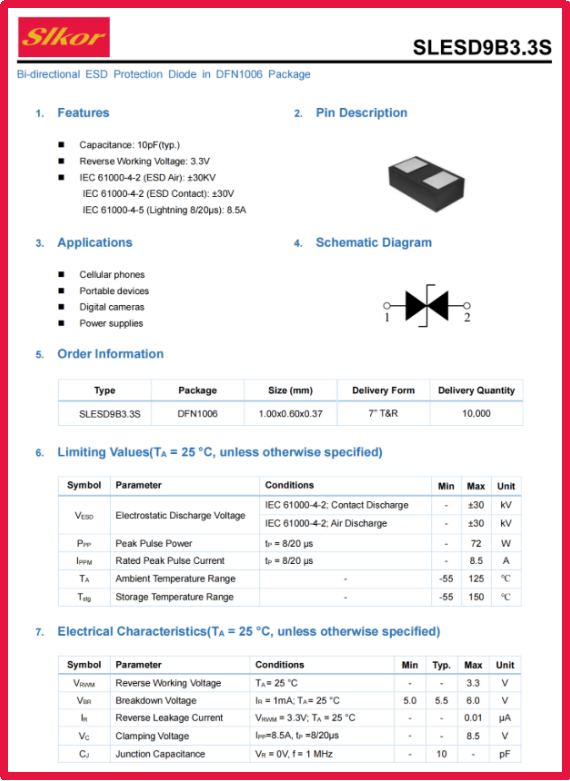

薩科微Slkor靜電保護二極管SLESD9B3.3S規格書

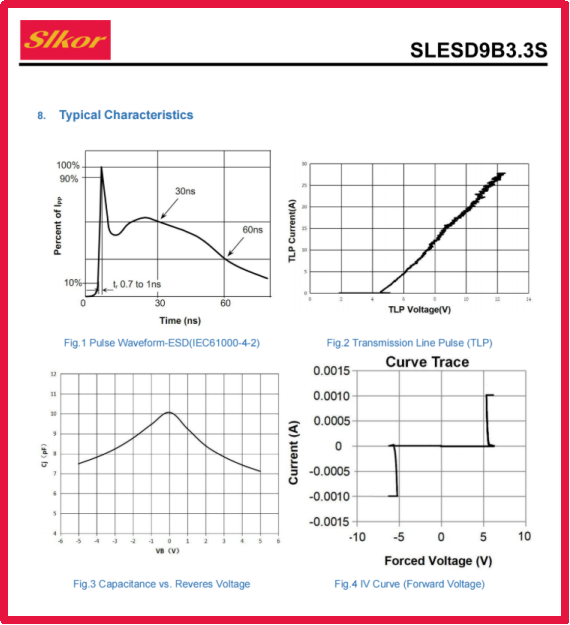

薩科微Slkor靜電保護二極管SLESD9B3.3S相關參數

精密電性能設計保障系統穩定性

針對智能手機中3.3V低壓電路的特殊需求，SLESD9B3.3S實現了10pF的行業領先結電容（Cj）。該參數在2.7-3.6V工作電壓范圍內保持高度穩定，使器件在MIPI D-PHY、USB 3.1 Gen2等高速差分信號線中的介入影響降至[敏感詞]。測試數據顯示，在4K@60Hz視頻傳輸場景中，搭載該保護器件的眼圖模板裕量保持率達97.2%，接近無保護狀態下的原始性能。

器件的靜電防護核心采用階梯式摻雜工藝，在PN結區域形成梯度電荷耗盡層。這種結構使得反向工作電壓（VRWM=3.3V）下的漏電流（IR）穩定控制在0.01μA水平，即便在85℃高溫環境下連續工作2000小時，參數漂移仍低于2%。對于需要超長待機的智能手表或健康監測設備，這種特性可有效避免因漏電流積累導致的電池續航衰減。

動態響應特性突破防護極限

SLESD9B3.3S的擊穿電壓（VBR）設計采用雙模觸發機制：當ESD脈沖來臨時，雪崩擊穿電壓精確控制在5V（最小值），確保在IEC 61000-4-2接觸放電±15kV測試中，鉗位電壓（VC）穩定在8.5V。這種陡峭的伏安特性曲線得益于專利的量子隧穿復合結構，使器件在皮秒級時間內完成從高阻態到低阻態的轉換，實測觸發時間小于50ps。

在混合波脈沖測試中，該器件展現出卓越的能量處理能力：在10/700μs組合波沖擊下，可安全吸收35A（8/20μs）峰值電流，動態電阻（Rdyn）低至0.6Ω。這種特性對于需要同時防御ESD和電源噪聲的折疊屏手機尤為重要，實測在-40℃至125℃溫度范圍內，鉗位電壓波動幅度不超過0.5V。

行業趨勢與市場展望

隨著5G毫米波技術、折疊屏結構及UWB超寬帶通信在智能手機的普及，終端設備的電路復雜度正以每年35%的速度增長。據Counterpoint Research預測，到2026年，配備高速接口的智能終端市場規模將突破850億美元，這對ESD防護器件提出更高要求。薩科微憑借在化合物半導體材料領域的積累，正開發基于GaN的新一代超高速防護器件，目標將結電容進一步壓縮至5pF量級。

SLESD9B3.3S的推出不僅完善了公司在移動終端防護領域的產品矩陣，更標志著ESD防護技術從"基礎保護"向"系統優化"的演進。通過與SIP（系統級封裝）技術的深度整合，未來該器件有望集成電磁干擾濾波、過壓保護等功能，為智能手機提供全方位的電路防護解決方案。在可預見的未來，隨著AIoT設備的爆發式增長，這種高度集成化的防護方案將成為智能終端設計的標準配置。
