在射頻(RF)技術向高頻化、高集成化演進的浪潮中,靜電放電(ESD)已成為威脅射頻模塊可靠性的隱形殺手。射頻信號的微弱性與高頻特性,使其對ESD引發的瞬態高壓、寄生電容及電磁干擾高度敏感。薩科微(Slkor)推出的SLESD2401QC靜電保護二極管,憑借其超低電容、高響應速度與微型封裝,為射頻產品提供了可靠的ESD防護解決方案。本文將從技術特性、射頻應用場景及國產化價值三個維度,解析其在射頻領域的關鍵作用。

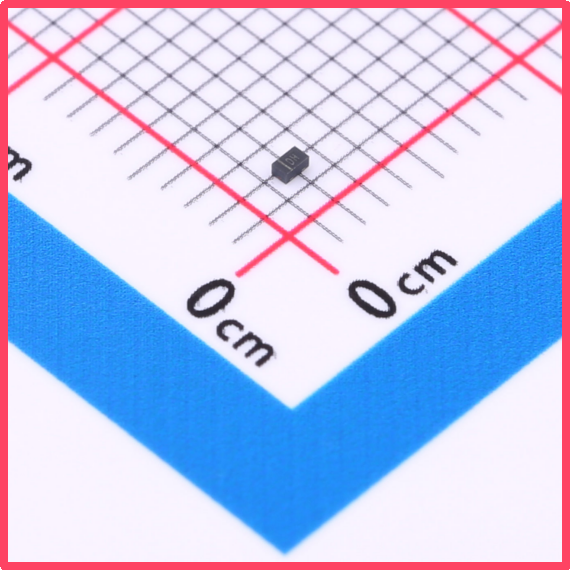

薩科微Slkor靜電保護二極管SLESD2401QC產品圖
一、射頻產品的ESD防護挑戰
射頻產品廣泛應用于5G基站、衛星通信、雷達系統及消費電子(如Wi-Fi 6E路由器、智能手機)等領域,其核心挑戰在于:
1. 高頻信號衰減:傳統ESD器件的高結電容(>50pF)會顯著衰減GHz級射頻信號,導致[敏感詞]損耗增加;
2. 瞬態高壓破壞:ESD脈沖電壓可達數千伏,可能擊穿射頻前端芯片(如LNA、PA)的柵極氧化層;
3. 空間與散熱限制:射頻模塊PCB面積緊湊,且需避免防護器件引入額外熱損耗。
SLESD2401QC的DFN1006封裝(1.0mm×0.6mm×0.37mm)與13pF超低結電容,正是為應對上述挑戰而設計。

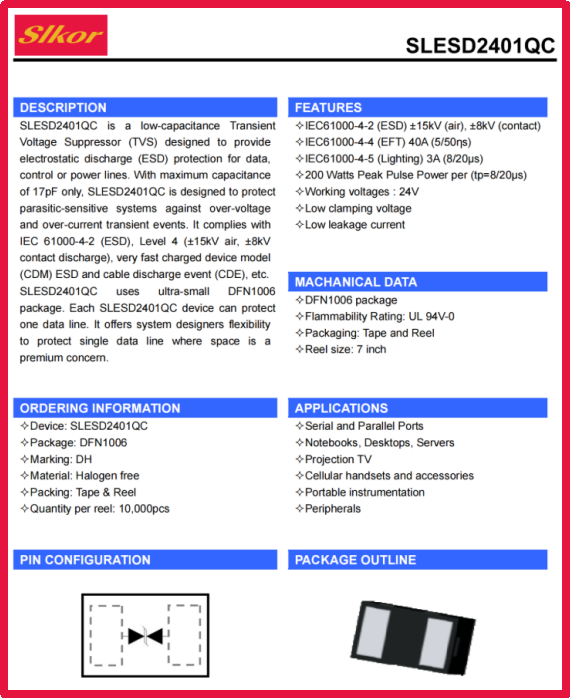

薩科微Slkor靜電保護二極管SLESD2401QC規格書
二、SLESD2401QC的核心技術特性
SLESD2401QC的關鍵參數與射頻適配性如下:
· VRWM(反向工作電壓):24V,適配主流射頻芯片的DC偏置電壓(如5G NR模塊的12V~28V供電范圍);
· VBR min(擊穿電壓):26V,確保在正常工作電壓下不導通,避免信號泄漏;
· VC(鉗位電壓):36V,在ESD沖擊下快速將電壓鉗位至安全范圍,保護后端芯片;
· CJ(結電容):13pF,相比傳統TVS二極管(>50pF)降低70%以上,顯著減少射頻信號衰減;
· IR(反向漏電流):1μA,在高溫(85°C)下仍保持低功耗,避免熱效應影響射頻性能;
· 封裝優勢:DFN1006封裝支持SMT回流焊,兼容高密度PCB設計。

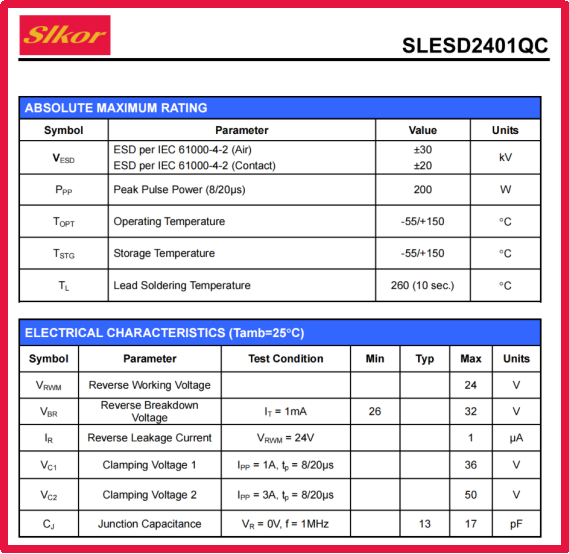

薩科微Slkor靜電保護二極管SLESD2401QC相關參數
三、射頻產品中的典型應用場景
5G基站射頻前端防護
在5G Massive MIMO天線陣列中,SLESD2401QC可保護每個射頻通道的LNA(低噪聲放大器)與PA(功率放大器)。例如,在國產化700MHz頻段5G基站中,該器件的13pF結電容可將[敏感詞]損耗控制在0.2dB以內,同時承受IEC 61000-4-2標準下±8kV接觸放電沖擊。
衛星通信終端防護
在Ka/Ku頻段衛星通信模塊中,SLESD2401QC可嵌入天線接口與射頻收發器之間。例如,在國產化便攜式衛星終端中,其超低電容特性可避免對20GHz以上信號的衰減,同時雙向防護功能可抵御空間環境中的靜電與輻射干擾。
消費電子射頻接口防護
在智能手機、Wi-Fi 6E路由器等設備中,SLESD2401QC可保護USB 3.2、HDMI 2.1等高速接口的射頻共存電路。例如,在國產化5G手機中,該器件的微型封裝可嵌入有限PCB空間,同時降低對Wi-Fi 6E(6GHz頻段)信號的干擾。
四、射頻防護中的技術協同與優化
與射頻芯片的匹配設計
SLESD2401QC的VRWM(24V)與VBR min(26V)需與射頻芯片的DC偏置電壓協同。例如,在GaN基PA中,需確保防護器件的擊穿電壓高于芯片的[敏感詞]柵極電壓(通常為25V~28V)。
寄生參數的仿真優化
通過HFSS等電磁仿真工具,可優化SLESD2401QC在射頻路徑中的布局。例如,將器件靠近天線接口放置,并縮短走線長度,可進一步降低寄生電感(<0.5nH),減少高頻信號反射。
多級防護架構
在超高頻應用中,可采用SLESD2401QC與氣體放電管(GDT)的組合防護。例如,在國產化毫米波雷達(77GHz)中,SLESD2401QC負責快速響應(ns級)的ESD脈沖,而GDT承擔后續的浪涌能量吸收。
結語
SLESD2401QC的推出,標志著國產化射頻防護器件從“可用”向“好用”的跨越。在5G、衛星通信及物聯網等射頻技術快速發展的背景下,其超低電容、高可靠性及微型化特性,為射頻產品提供了隱形但關鍵的防護屏障。未來,隨著國產化射頻芯片與模塊的持續升級,SLESD2401QC及其迭代產品將進一步推動射頻防護技術的邊界,助力中國在全球射頻產業競爭中占據技術高地。
