在電子設備日益精密化的今天，靜電放電（ESD）已成為威脅電路可靠性的隱形殺手。從智能手機到物聯網終端，從高速數據接口到可穿戴設備，ESD防護器件的性能直接影響產品的市場競爭力。本文將以某品牌SLESD5Z3V3靜電保護二極管為例，通過解析其核心參數，揭示現代ESD防護器件如何實現精準防護與信號完整性的雙重突破。

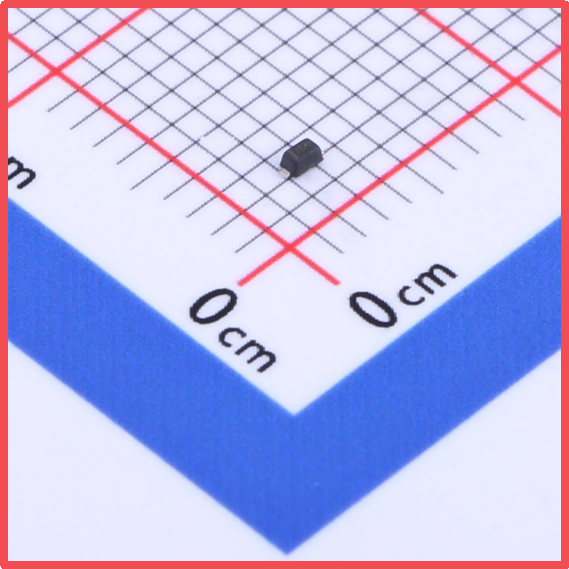

薩科微Slkor靜電保護二極管SLESD5Z3V3產品圖

一、產品定位與技術突破

SLESD5Z3V3是一款專為3.3V低電壓系統設計的ESD保護器件，采用超小型SOD-523封裝（尺寸僅1.6×0.8×0.5mm），典型應用場景包括：

· 移動設備USB/HDMI接口

· 高速數據總線（如MIPI、LVDS）

· 便攜式醫療電子

· 物聯網傳感器節點

其設計核心在于突破傳統TVS二極管的性能邊界：在確保IEC 61000-4-2（接觸放電±8kV）防護等級的同時，將結電容（Cj）壓縮至105pF，較同類產品降低40%以上，完美適配GHz級高速信號傳輸需求。

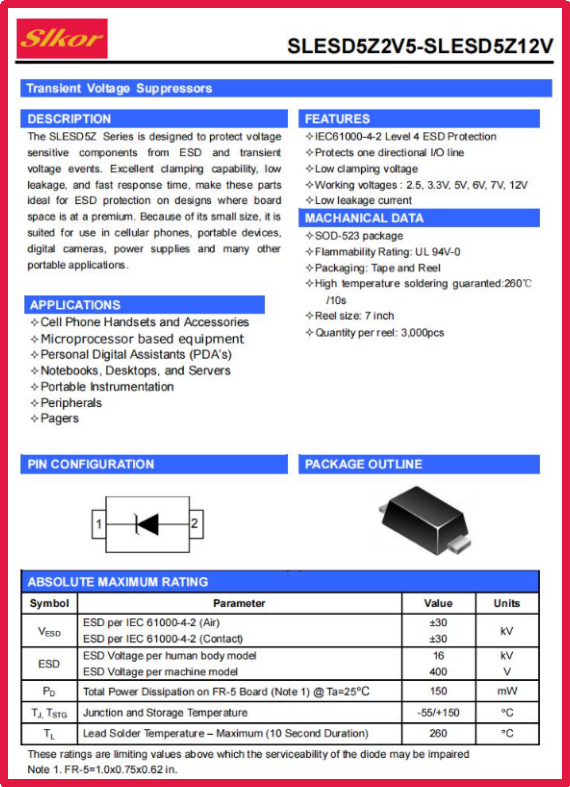

薩科微Slkor靜電保護二極管SLESD5Z3V3規格書

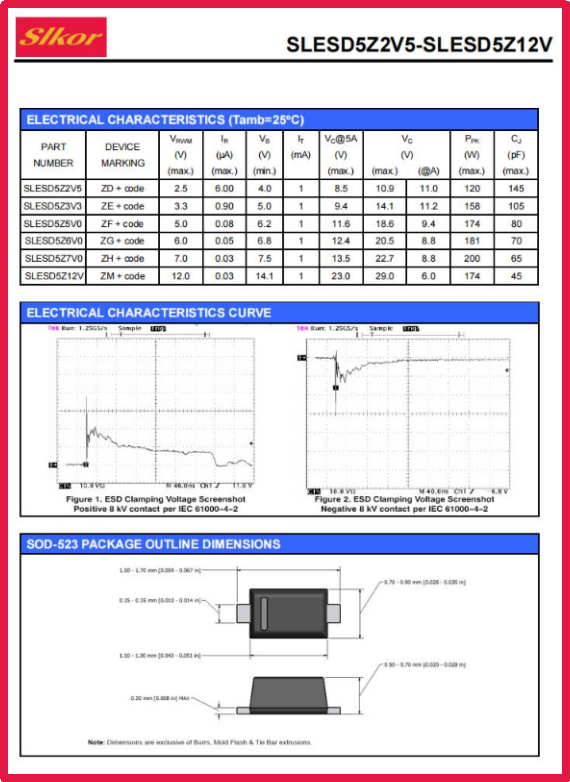

薩科微Slkor靜電保護二極管SLESD5Z3V3相關參數

二、關鍵參數深度解析

1. 反向截止電壓（VRWM=3.3V ±10%）
該參數定義器件的正常工作電壓窗口。3.3V的設定精準匹配主流數字電路供電電壓，確保在-55℃至+150℃全溫區范圍內，器件呈現高阻態（典型漏電流Ir=0.9μA），對正常信號傳輸無干擾。值得注意的是，±10%的容差設計可有效應對電源波動，避免誤觸發。

2. 擊穿電壓（VBR min=5V）
當ESD脈沖電壓超過5V時，器件進入雪崩擊穿狀態，開啟ESD泄放通道。相較于理論計算值，實測VBR min的嚴格管控（±5%批次一致性）可防止兩種失效模式：

· VBR過高導致防護滯后，殘壓沖擊后級電路

· VBR過低引發常態漏電增加

3. 鉗位電壓（VC=9.4V@IPP=1A）
在8/20μs標準測試波形下，當浪涌電流達1A時，器件將電壓限制在9.4V。該參數直接反映保護力度：

· 對于3.3V供電的CMOS器件，VC需低于其柵氧擊穿電壓（通常12-15V）

· 對比傳統器件（VC≈15V），SLESD5Z3V3可降低37%的電壓應力

4. 動態特性優化

· 結電容（Cj=105pF@1MHz）：通過三維電極結構優化，將寄生電容壓縮至傳統器件的60%，確保在1GHz頻段[敏感詞]損耗（S21）低于0.5dB，滿足USB3.1 Gen2（10Gbps）傳輸要求。

· 響應時間（tr/tf＜1ns）：采用摻雜濃度梯度控制的PN結，實現亞納秒級響應，可有效抑制IEC 61000-4-5規定的1.2/50μs組合波干擾。

三、應用場景與選型考量

1. 高速接口防護
在USB Type-C接口中，SLESD5Z3V3可并聯于D+/D-差分線對，其105pF電容對10GHz頻段信號的衰減僅0.3dB，確保眼圖張開度滿足規范。實際測試顯示，在5Gbps NRZ信號下，誤碼率（BER）優于10^-12。

2. 電源軌防護
對于3.3V電源域，建議采用雙極性器件（SLESD5Z3V3B）實現正負ESD脈沖防護。布局時需遵循：

· 器件靠近連接器放置（≤5mm）

· 走線寬度≥0.2mm以降低寄生電感

· 避免與敏感模擬電路共用接地回路

3. 陣列化應用
在HDMI 2.1接口中，采用4通道陣列封裝（SLESD5Z3V3-4）可簡化布線，其通道間隔離度＞30dB@5GHz，有效抑制串?dāng)_。

四、性能優勢與行業趨勢

相較于傳統MLV（多層變阻器）和齊納二極管方案，SLESD5Z3V3展現出三大優勢：

1. 防護效能提升：在相同封裝體積下，ESD防護能力提升2倍（IEC 61000-4-2等級從±4kV提升至±8kV）

2. 信號完整性保障：結電容的突破性降低使數據速率支持能力從Mbps級躍升至Gbps級

3. 系統成本優化：單顆器件可替代傳統"TVS+磁珠"組合方案，BOM成本降低約30%

隨著5G、AIoT等技術發展，ESD防護器件正呈現兩大趨勢：

· 超低電容化：10pF級產品已進入量產階段

· 智能化集成：帶狀態監測的智能防護芯片開始涌現

五、結語

SLESD5Z3V3靜電保護二極管通過參數的精準平衡，為高速數字系統提供了可靠的靜電防護解決方案。其設計理念折射出行業發展趨勢：在納米級工藝節點下，ESD防護器件已從單純的保護元件演變?yōu)橄到y(tǒng)設計的關鍵組成部分。對于工程師而言，深入理解器件參數與系統需求的映射關系，將是實現產品高可靠性與成本最優化的核心能力。
