在智能家居生態快速迭代的今天，智能電視作為家庭娛樂的核心終端，正朝著超高清顯示、高速數據傳輸和物聯網互聯的方向演進。然而，隨著硬件集成度提升與接口復雜化，靜電放電（ESD）對敏感電子元件的威脅日益凸顯。CESD2510LC5VU靜電保護二極管憑借其卓越的電氣特性與緊湊設計，成為保障智能電視穩定運行的關鍵器件。

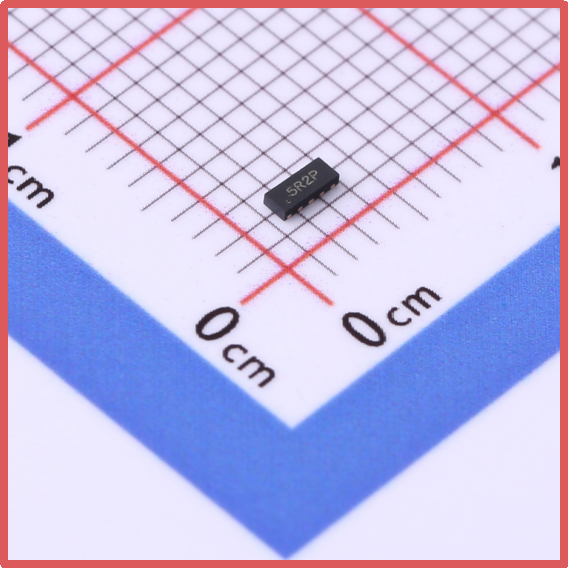

薩科微Slkor靜電保護二極管CESD2510LC5VU產品圖

智能電視接口防護的隱形挑戰

現代智能電視集成了HDMI 2.1、USB 3.2、Wi-Fi 6E、藍牙5.3等高速接口，這些端口在實現4K/8K視頻流傳輸、多設備互聯的同時，也暴露在ESD風險中。人體接觸、環境干擾或設備插拔產生的靜電脈沖可能損壞芯片引腳、數據總線甚至顯示屏驅動電路，導致畫面卡頓、信號中斷或硬件[敏感詞]失效。據行業統計，約30%的消費電子返修案例與ESD相關，這要求防護器件必須具備快速響應、低殘壓和高可靠性。

CESD2510LC5VU的核心技術優勢

1. 精準的電壓鉗位能力
CESD2510LC5VU的VRWM（反向工作電壓）為5V，與智能電視主流接口的3.3V/5V邏輯電平完美匹配。當ESD沖擊發生時，其VBR（擊穿電壓）最小值6V可確保在正常工作電壓下保持高阻態，而VC（鉗位電壓）16V@5A的特性則能將瞬態過壓限制在安全范圍內，避免后級電路因電壓過沖而損壞。這一特性對HDMI接口的TMDS信號完整性至關重要。

2. 超低漏電流與電容設計
器件反向漏電流（IR）僅1μA，在待機模式下可顯著降低功耗，符合智能電視的能效標準。0.8pF的極低結電容（CJ）則[敏感詞]限度減少了對高速信號的影響，確保USB 3.2 Gen2的10Gbps數據傳輸速率不受衰減，同時避免Wi-Fi 6E的6GHz頻段信號失真。

3. 微型化封裝適配緊湊設計
DFN2510封裝（2.5mm×1.0mm）體積比傳統SOT-23縮小60%，為智能電視主板的密集布局提供空間冗余。其扁平化結構更利于散熱，適應電視長時間工作的高熱環境，延長器件壽命。

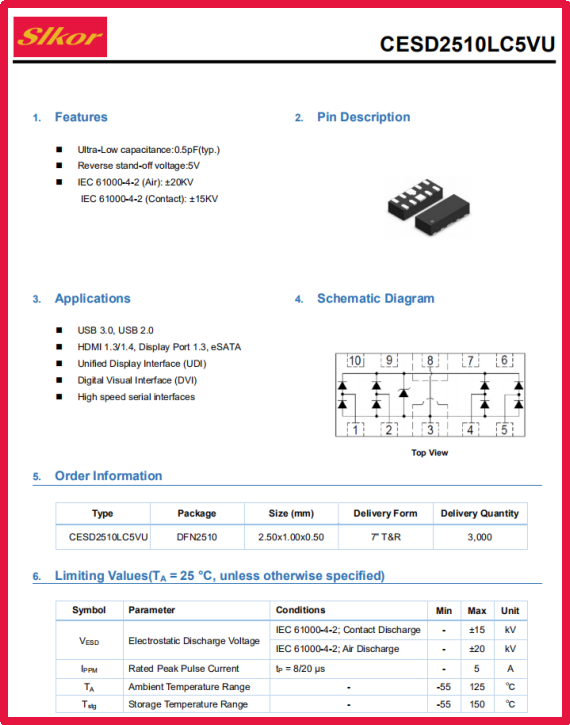

薩科微Slkor靜電保護二極管CESD2510LC5VU規格書

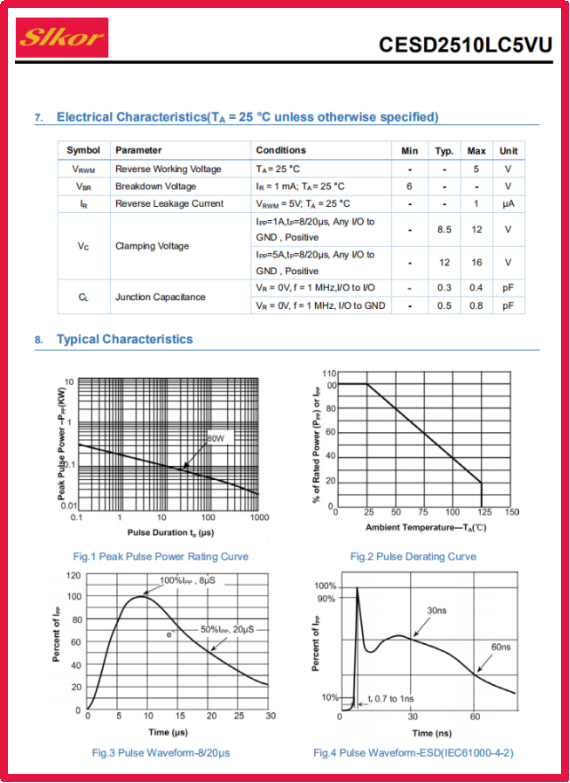

薩科微Slkor靜電保護二極管CESD2510LC5VU相關參數

在智能電視中的典型應用場景

· HDMI接口防護：CESD2510LC5VU部署于HDMI連接器與SoC之間，抑制±15kV接觸放電和±8kV空氣放電，保障4K@120Hz信號的無損傳輸。

· USB-C端口保護：針對支持DP Alt模式的USB-C接口，器件的低電容特性避免視頻信號衰減，同時其5A鉗位能力應對大電流快充場景。

· 無線模塊ESD屏蔽：在Wi-Fi/藍牙天線饋線處集成該器件，防止空間ESD干擾射頻性能，維持物聯網連接的穩定性。

· 側邊按鍵與觸控板：DFN2510的小尺寸使其可貼裝于超薄邊框內部，保護電源鍵、音量調節等物理按鍵免受人體靜電損害。

行業價值與未來展望

隨著智能電視向Mini LED背光、240Hz可變刷新率（VRR）和AI畫質增強方向發展，電路系統對ESD防護的要求愈發嚴苛。CESD2510LC5VU通過平衡防護等級與信號完整性，為高端機型提供成本效益最優解。其-55℃至150℃的寬溫工作范圍，更可適配戶外顯示屏等新興應用場景。

在智能制造領域，該器件符合AEC-Q101車規級標準，為未來車載娛樂系統的可靠性提供技術儲備。通過與智能電視廠商的深度協同，CESD2510LC5VU正推動消費電子防護方案從“被動應對”向“主動優化”升級，構建更安全、更高速的視聽體驗基礎設施。

結語
CESD2510LC5VU靜電保護二極管以精準的電氣參數、微型化設計和場景化適配能力，成為智能電視抵御靜電威脅的隱形盾牌。在硬件創新與用戶體驗深度綁定的今天，這類基礎元件的技術突破，正是支撐消費電子產業邁向更高維度的基石。
